Rozsdamentes hidraulikusváltó szigetelés nélkül válsztható mágneses leválasztóval

AZ ÁR KIZÁRÓLAG INTERNETES MEGRENDELÉS ESETÉN ÉRVÉNYES!

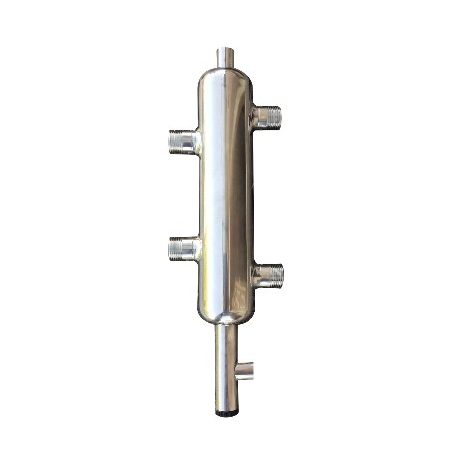

• Hidraulikus váltó, rozsdamentes, D76x360mm, 4x1", 2x1/2", 2.5m3/h, 45kW szigetelés nélkül

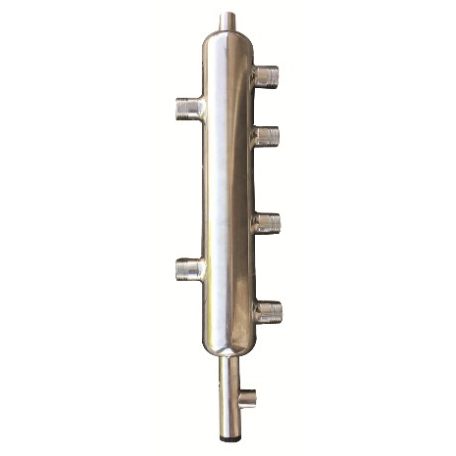

• Hidraulikus váltó, rozsdamentes, D76x430mm, 6x1", 2x1/2", 4m3/h, 70kW szigetelés nélkül
• Hidraulikus váltó-blokk, rozsdamentes 2x5/4", 8x1", 2x1/2" 5.5m3/h, 95kW szigetelés nélkül

Hidraulikus váltó alakmazása:

1. - Eltérő térfogatáramú körök pl.radiátor és padlófűtés együttes alkalmazása.

            2. - Kevert körök, többkatános /kaszkád/ rendszerek.

            3. - Visszatérő kazánvíz hőfokának emelése,

            4.- Nagyobb térfogatáram szükséges mint ami pl.falikazán esetén

                 megengedett.

            5.- Primer és szekunder oldali szivattyúk összehangolása /nem dol-

                 goznak egymás ellen./

Előny más hidraulikus váltókkal szemben:

1.  -Rozsdamentes kivitel.
2. - Opcionális formára tervezett szigetelés
3. - Terelőlemez iszapleválasztási funkciója.
4. - Leeresztő, légtelenítő csonk/automata légtelenítő, töltő-ürítő  nem tartozik./

Fontos figyelmeztetések,információk beépítésnél!

    1. Mivel a hidraulikus váltó fizikailag nem választja szét a hőtermelő és             hőleadó oldalt, ezért a fűtővíztartalom a két körben összeadódik és            ennek ismeretében kell meghatározni a szükséges tágulási tartály

       térfogatot.A falikazánok gyakran tartalmaznak beépített tágulási

       tartályt.Így annak figyelembe vételével kiegészítő tartályra lehet                 szükség.

   2. Amennyiben ki szeretné használni a hidraulikus váltó iszapleválasztási       funkcióját úgy mindenképpen függőleges helyzetbe a fűtési rendszer

      alsó pontjára építsük azt.Ez esetben az előtte 5D utána 3D egyenes

      csőhossz legyen a csatlakozás, s a hőmérőket/merülőhüvelyeket ezen

      kívül helyezzük el.

  3.  A méretezés során figyelembe kell venniazt, hogy a hidraulikus váltó             törzsében kialakuló maximális áramlási sebesség egy adott határ-               sebességet /0,2m/s/ haladjon meg, mivel az kedvezőtlenül befolyásol-

       ná a hidraulikus váltóban történő áramlásokat. Hőteljesítmény függ a

       közeg fajhőjétől, tömegáramától és a hőmérséklet különbségtől.

       Méretezési állapot: A primer és a szekunder tömegáramok azonosak;

       azonban ez a gyakorlatban viszonylag ritkán fordul elő.

   4. A hidraulikus váltó kialakításakor légtelenítési és ürítési lehetőség van

       kialakítva.

   5. Javasolt az egyes csonkok közelébe hőméröt beépíteni. Az egyes hő-

       mérsékletek információt adnak a hidraulikus váltóban lezajló folyama-

       tokról. Az egyes folyamatokat szabályzószelepek, szivattyú fordulat-

       számok befolyásolják.

    6. A hidraulikus váltót lehetőleg álló helyzetben kell beépíteni a jobb hő-

       mérsékletrétegződés miatt. Ha helyhiány miatt ez nem lehetséges,

       akkor elhelyezhető vízszintesen is, úgy, hogy a kazánköri csatlakozások

       legyenek felül és külön kell megoldani a légtelenítés és ürítés lehetősé-

       gét.

    7. Üzembe helyezés előtt alaposan öblítse át a vezetéket. A légtelenítés

        történjen meg.
